>>>测量软件介绍：附详细软件介绍

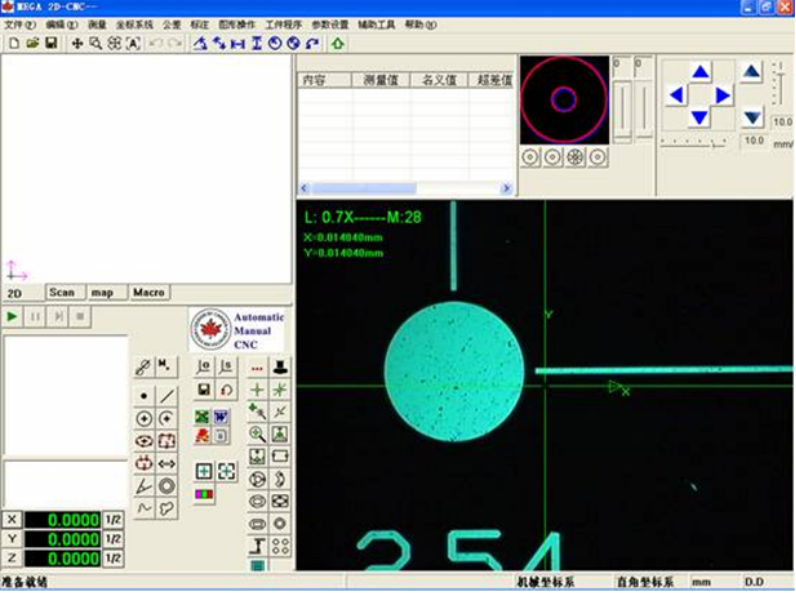

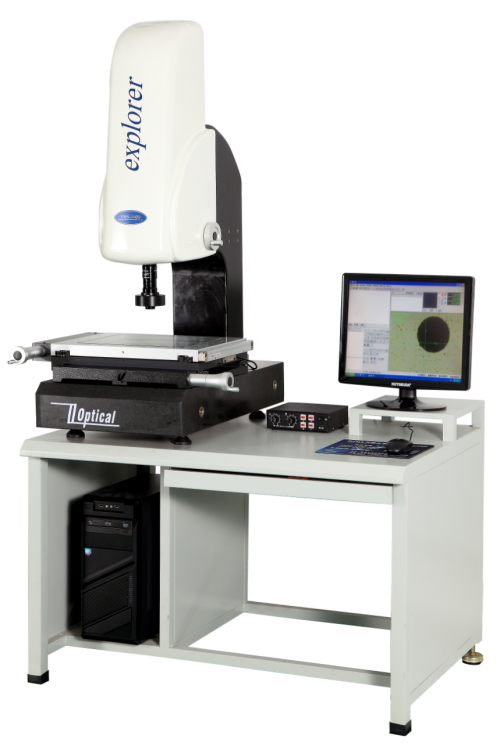

A：3D自动测量软件是开发人员结合十余年计量行业及软件工作经验,精心研发的专业的二维测量软件.设计原则是:操作简单,功能强大,稳定可靠,维护方便.主要借鉴了国外知名软件,如美国OGP的MeasureMindPlus多传感器软件,及美国的MicroVu公司的测量软件.并结合国内的情况,博采众长,优化组合.精心研制而成.

                     3D测量软件主要功能如下:

B：3D测量软件主要功能如下:

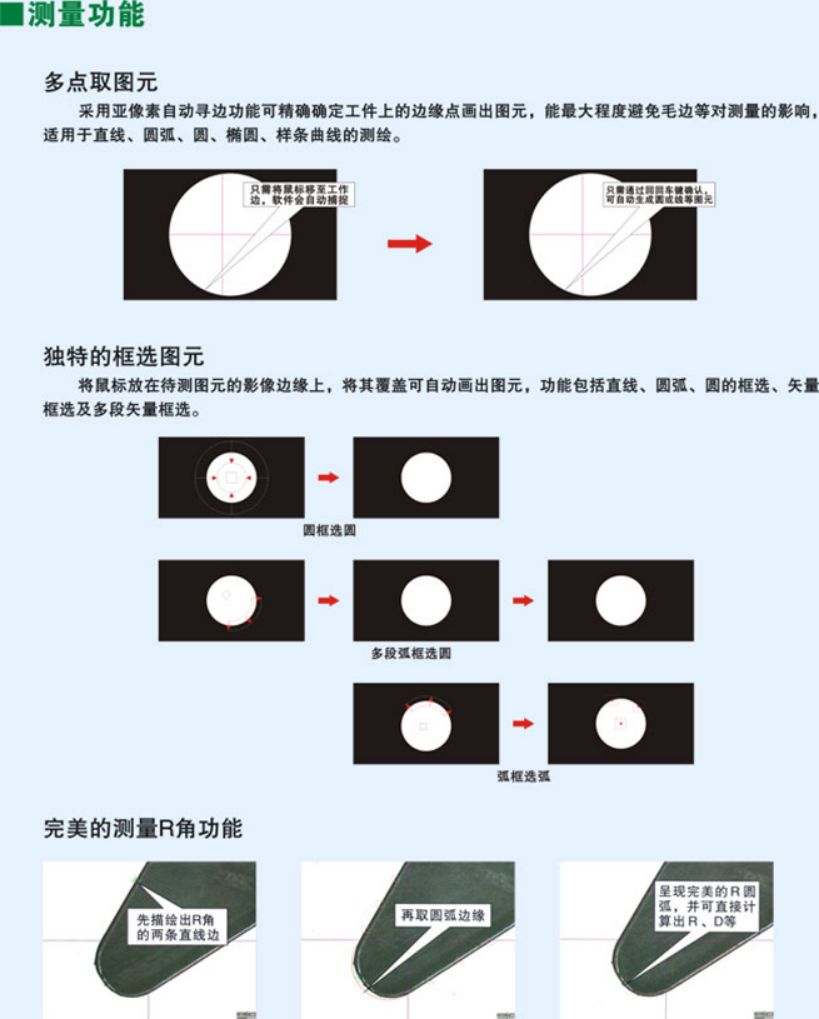

(1) 元素测量：

    能测量12种元素（点、直线、圆、圆弧、椭圆、矩形、槽形、○形环、距离、角度、开云线,闭云线）。

特点：

测量方法多样（自动判别测量、采点测量﹐对比测量、公差对比测量。预置元素），可以满足用户不同需求，大大提高使用的方便性和测量精度。

单点采集方法有多种﹕可鼠标采点,十字线寻边采点,放大采点。

  能测量闭合云线的周长，面积及重心，使用三次插值算法，为目前最准测量云线的方法。

 可以进行框选测量多圆，快速，准确的一次测量多个圆。

 测量的数据可以保存为DXF档，或.BMP图片，及用户程序格式。

(2)  宏测量功能

     宏测量功能就是，将一些测量，构造命令关联到一个按钮上。点击按钮，即开始执行宏测量功能，宏测量功能会自动完成构造动作，减少用户操作鼠标次数，提高工作效率。

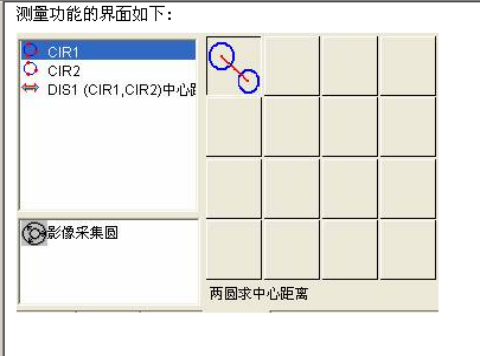

要注意的是：宏测量不同于用户程序功能，宏测量不会记录光源，座标位置等测量状态。运行宏测量功能时，也不会移动工作台，打光等。软件提供了16组宏测量功能，用户可以自己编辑宏测量功能按钮的图标。宏测量功能的界面如下:

(3)  自动捕捉测量

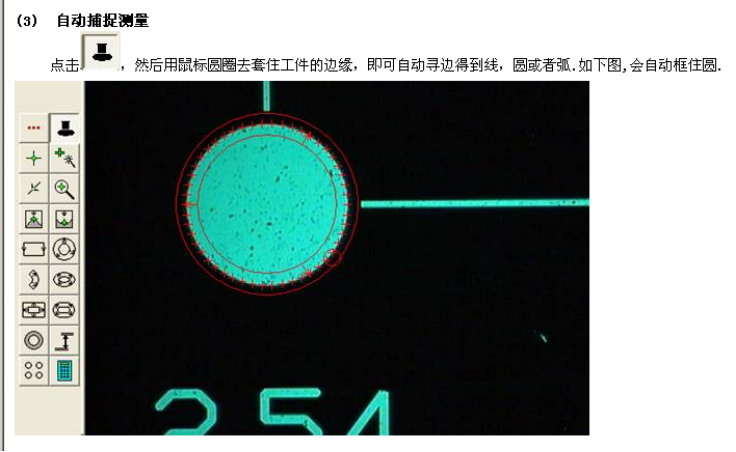

     点击，然后用鼠标圆圈去套住工件的边缘，即可自动寻边得到线，圆或者弧.如下图,会自动框住圆.

(4)  元素构造：

元素构造功能强大。MEGA 2D元素构造提供10种构造法（【平移】、【旋转】、【提取】、【组合】、【平行】、【垂直】、【镜像】、【对称】、【相交】、【相切】）构造几何元素。MEGA 2D元素构造使得用户轻松应付一些难以测量的元素，从而提高工作效率。

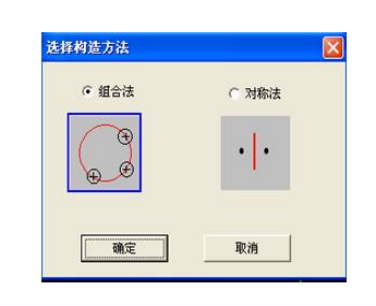

MEGA 2D构造元素以元素类型为导向。有多种构造结果时，提供各种构造结果以供用户选择。比如:两点构造直线,可以将两点连起来形成一条直线,也可以求这两点的对称线,所以有两种构造方法.软件中会弹出如下界面:

n       选择组合法,点击确定,即将两点连线

n       选择对称法,点确定,即求两点的对称线

(5) 显示结果丰富

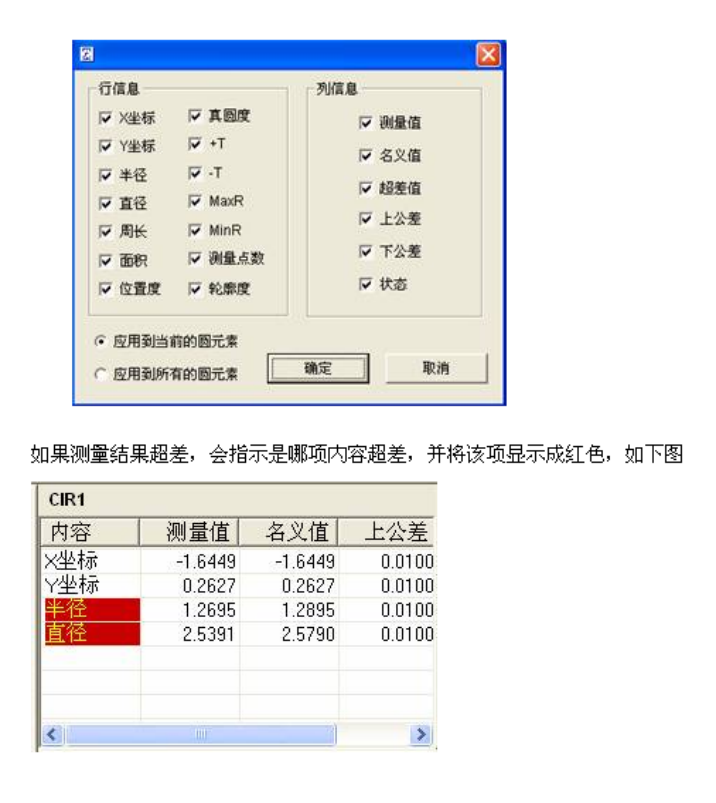

对各种元素的测量结果显示﹐其信息量大﹐能满足各种客户的需要。并可设置哪些内容显示,哪些内容不显示﹐也可以单个元素进行单独设置其显示信息。也可对同类元素进行设置，下图是圆元素的显示信息设置对话框

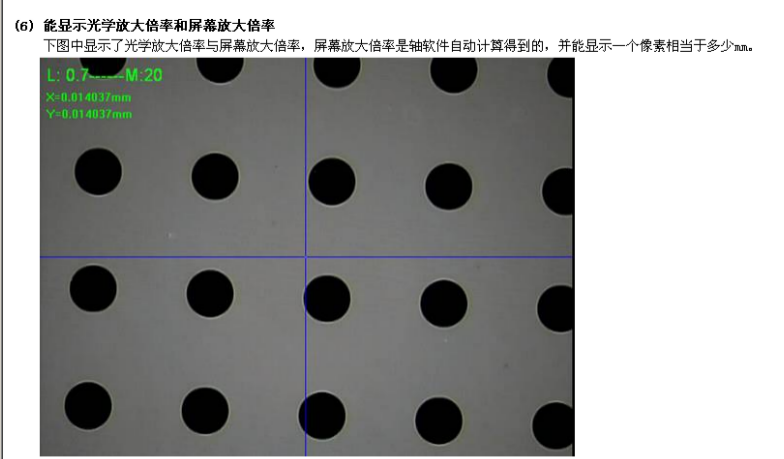

(6) 能显示光学放大倍率和屏幕放大倍率

    下图中显示了光学放大倍率与屏幕放大倍率，屏幕放大倍率是轴软件自动计算得到的，并能显示一个像素相当于多少mm。

(7) 坐标系统：

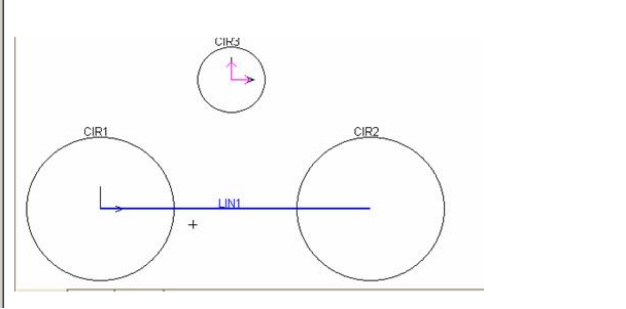

可根据图纸建立多重工件座标系。实现各坐标系的座标变换；能方便地实现直角坐标系与极坐标系之间的相互转换；能实现各工件坐标系的存储和调用。下图是建立了两个座标系后的图形.

建立座标系后，如果选择了十字线旋转功能，十字线会作旋转，指示座标系的旋转方向

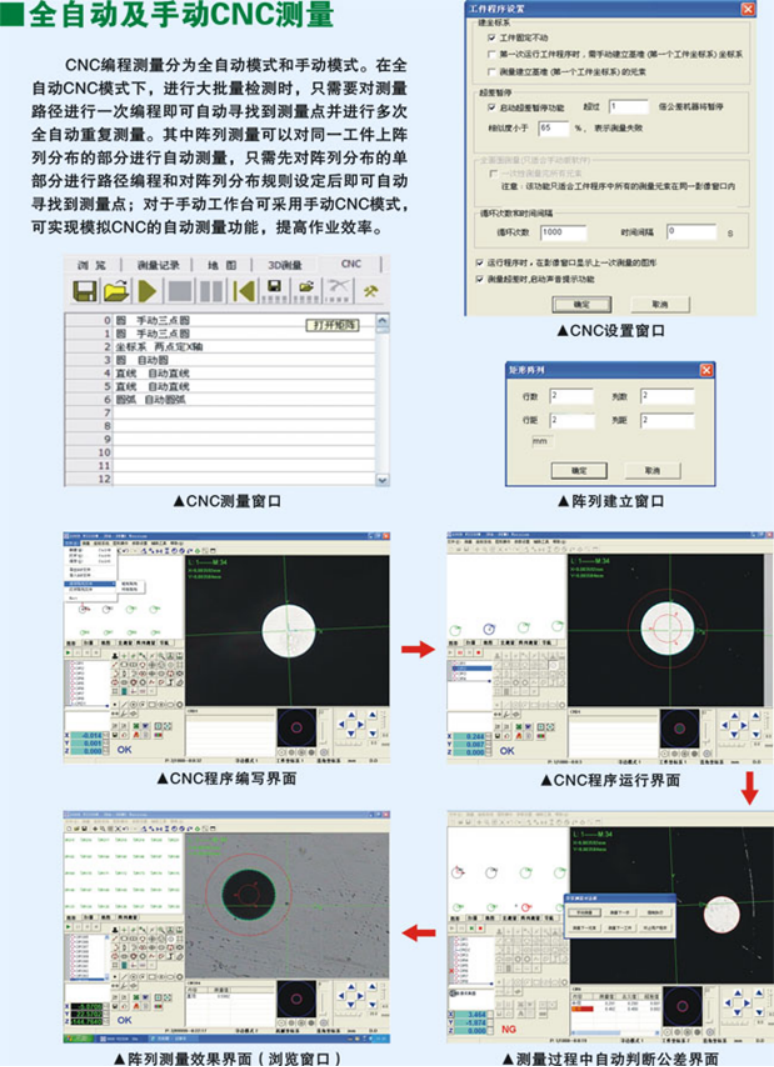

(8) 用户程序：

不受限制的用户程序记录、编辑、保存。呼出功能。MEGA 2D用户程序可以记录﹑编辑所有的用户动作，实现复制测量，大幅提高测量效率。

简易的用户程序教导方式，可复制教导步骤，强大的视觉化编辑功能，方便批量检测。

MEGA 2D使用教导程序模式记录用户程序。用户在第一次测量工件时，自动记录工件测量的用户程序，记录的用户程序能被保存到电脑以便能再次打开重新运行。

智能型方向指示器，指示下一步要测量的元素的位置，方便用户寻找目标。

可以设置是否在运行用户程序过程中进行自动对焦，在自动测量过程中，可以进行手动测量。

可以重新测量一个元素，以改变其测量方法，也可以编辑修改其测量的倍率，光源，寻边方法等。

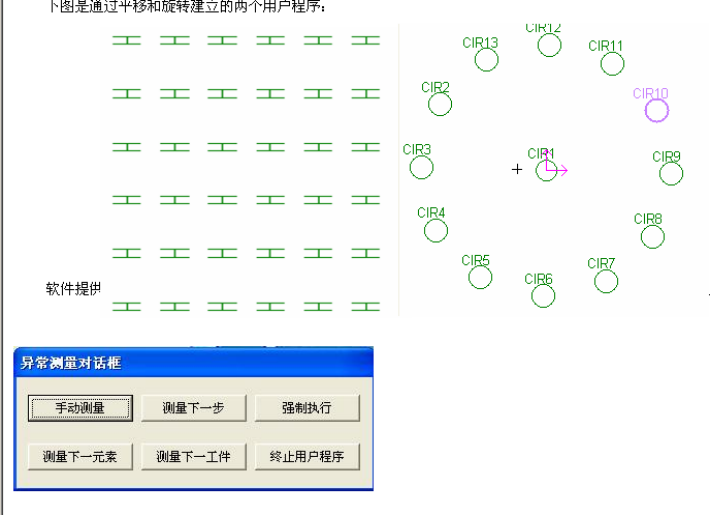

下图是通过平移和旋转建立的两个用户程序：

软件提供超差暂停功能和测量失败暂停功能，如果在运行用户程序时，出现测量异常，软件可以智能处理，比如，如果工件动了。会弹出如下对话框，让用户选择

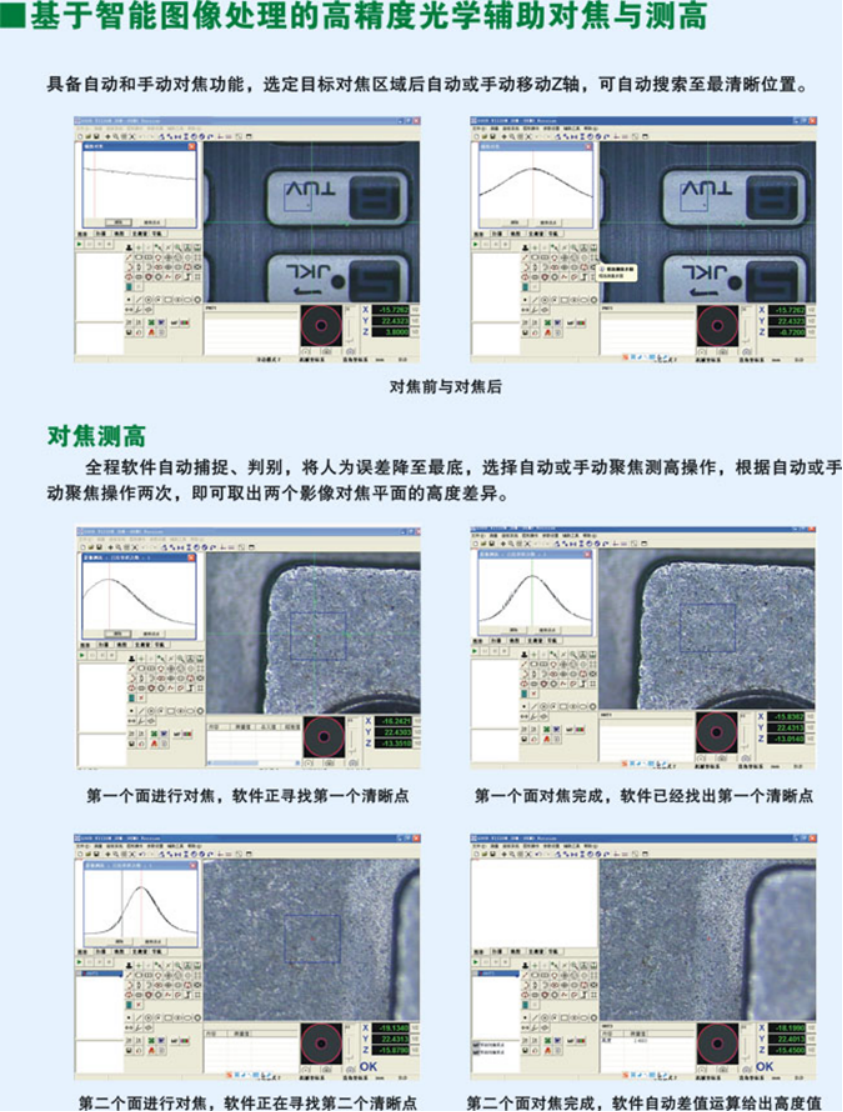

(9) 自动对焦功能

提供精准对焦和快速对焦功能,可以通过对焦测量高度值，或通过自动对焦得到当前的点座标。

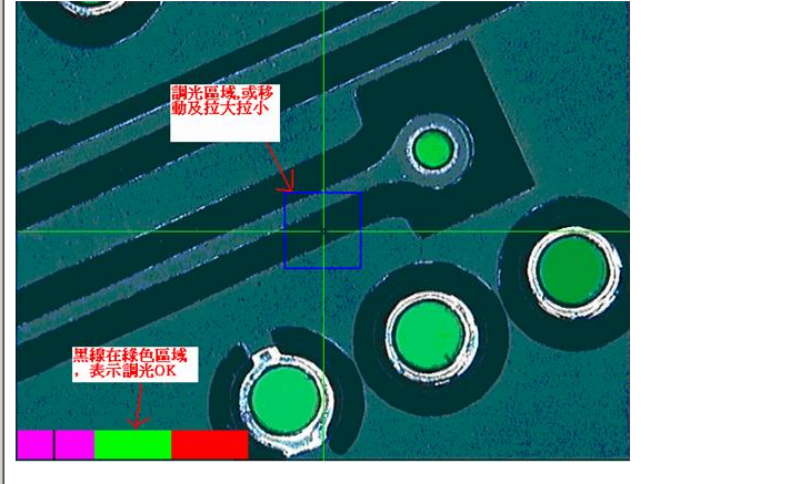

(10) 辅助调光

    调光指示器,会指示用户什么时候光强最好﹐避免了因打光所带来的测量误差﹐提高了测量精度和测量效率。

(11)  程控光源

     支持1*8到5*8区的程控光源。支持全亮，环亮，区亮，段亮控制模式。

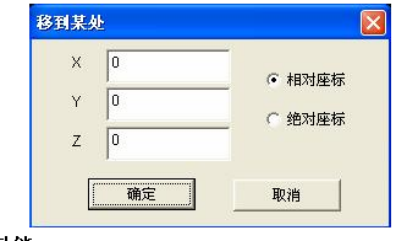

( 12 )  多种运动控制模式

     软件提供七种运动的控制模式，方便用户移动工作台,分别为：用操作盒移动工作台，在影像窗口点击鼠标中键，在影像窗口接住右键不放进行移动，在绘图窗口点击鼠标中键，在元素列表窗口选择移到此处，在运动控制窗口区点击鼠标，输入座标值进行移动。下图为输入座标值进行移动.

(13) 图形功能：

    有完善的图形处理和显示功能（缩放、平移、视窗显示、局部放大、全屏显示），使测量结果变得更加形象、直观，便于用户操作。滚动鼠标中键，放大缩小图形，按住中键不放移动鼠标，则移动图形。

(14) 标注功能：

    能直接在绘图区及影像区的元素图形上标注角度、距离、X方向距离、Y方向距离、圆（弧）半径、圆（弧）直径、弧长。使用户一目了然。

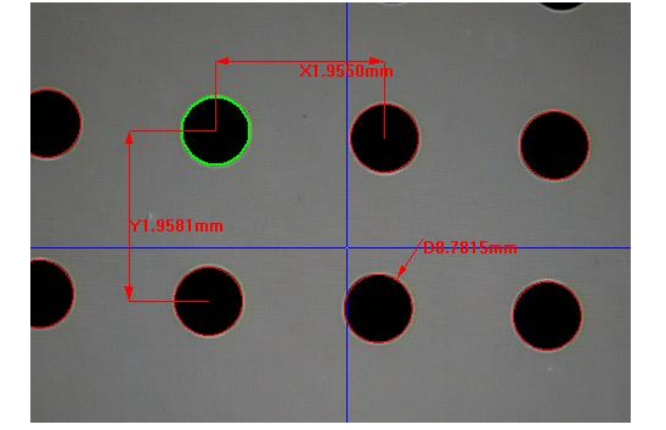

影像窗口与画图窗口可以同步显示测量的元素和标注。可以隐藏影像窗口的绘制的图形，可以同步删除，选择影像窗口和2D图形窗口的图形元素。下图为标注两圆的X方向与Y方向距离，及圆的半径

(15) 系统误差修正：

软件带有系统误差修正功能。目前可对座标定位系统误差，垂直度系统误差，Z轴直线度误差，镜头中心偏移进行补偿。对座标定位系统误差的补偿，有线性补偿和区段补偿两种方法可供选用。

(16) 公差

完善的尺寸公差计算能力。可设置默认的公差带

符合国标的形位公差计算能力，能计算形状公差，真直度，圆、弧的真圆度。

位置公差计算包含位置度、平行度、垂直度、倾斜度及同心度﹐对称度。超差能自动报警，并以红色警示。

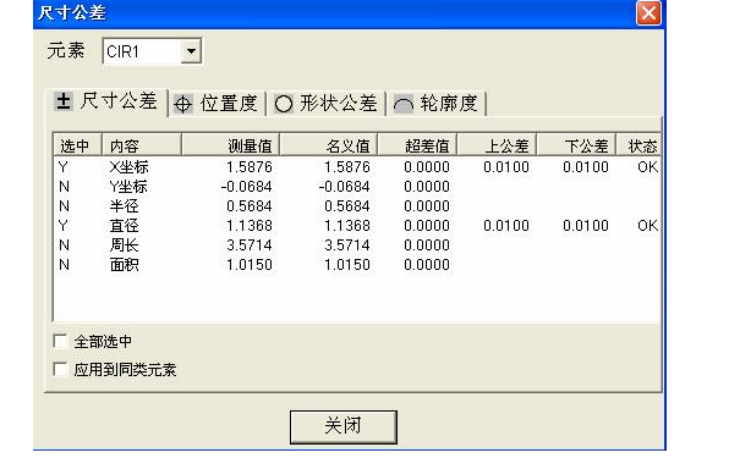

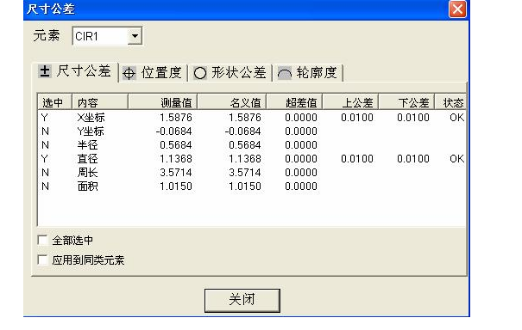

下图为圆的尺寸公差输入对话框.

(17) DXF档导入编程

     导入DXF档后，软件会提示用户一步一步操作，当建立好工件座标系后，则DXF档导入产生用户程式完成。软件会自动产生名元素的名义值。当运行用户程式时，将产生DXF档与影像贴图对比。

(18) 语言转换：

   现已准备好的“中文简体”、“中文繁体”与“英文”三种屏幕对话语言已能满足绝大多数用户的需求。系统默认的语言与计算机操作系统相一致。用户可通过“参数设置”实现中英文切换。

(19) 报表功能

测量数据可以导出到Excel、Word,AutoCAD,TXT中。

运行用户程序时，可将数据按行或列方式导入到Excel中。

导入到报表中时，可选择是否导出图形和位图。

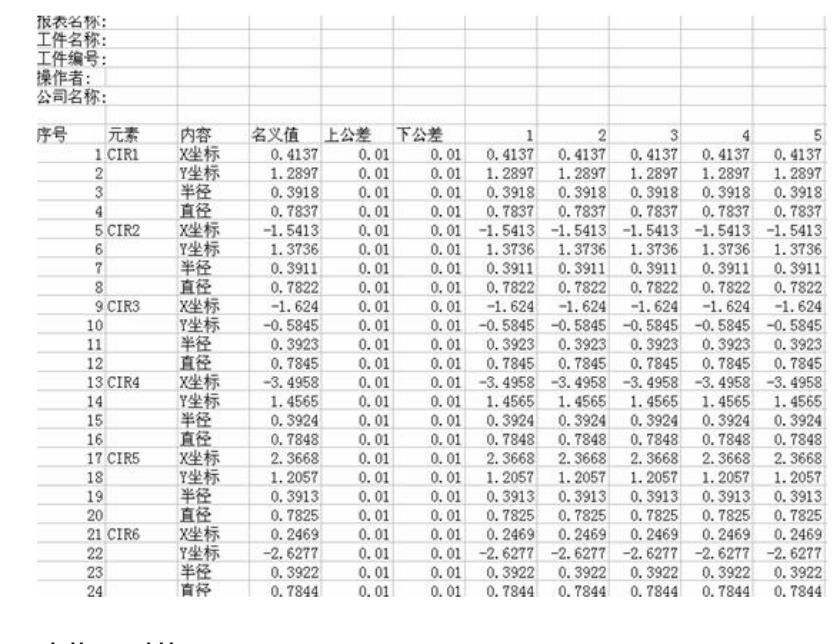

下图是同一个工件图片，测量五次后，自动导出到Excel中的报表

(20)在线SPC功能

      MEGA 2D提供独立的,专业的SPC软件﹐进行测量数据的后续处理

  测量软件与SPC软件无缝连接﹐测量软件完成测量后,自动将数据导入到SPC数据库﹐不需要人工再输入﹐所有的管制界限的设置全部在测量软件中完成﹐SPC软件无需再设置﹐从而大大提高效率。SPC提供制程用和分析用管制图。提供的管制图有：平均数全距管制图，平均数标准差管制图，中位数全距管制图，个别值与移动平均值管制图，直方图，cpk推移图，规格标准差管制图，制程标准差管制图，标准差比较图，制程建议分析图等。对生成的图形可以利用八大判定规则进行判定。其图表及数据可打印及导入到Excel中。

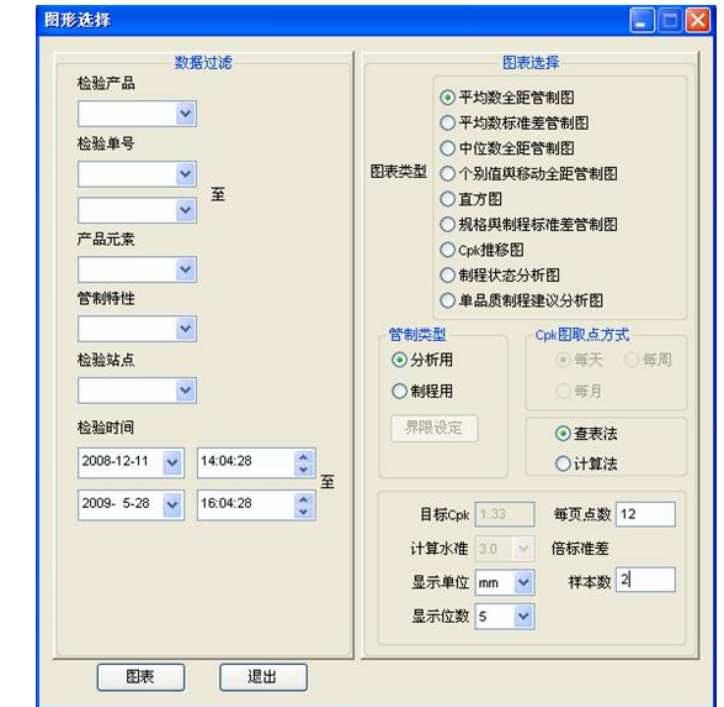

下图为选择图表类型的对话框。

(21) 帮助系统

      2D提供完备的帮助系统。帮助不熟悉软件的用户﹐快速掌握软件的使用。

 仪器运行环境  （参考）

一、温度与湿度：

温度：20－25℃，最佳：22℃

相对湿度：50％－60％，最佳：55％

机房最大温度变化率：10℃/小时

北部地方气候干燥，建议使用加湿器

南方地区气候潮湿，建议使用去湿器

二、机房散热量计算：

     保持机房内计算机系统操作于最佳温度、湿度空间，必须计算计算机房内总散热量，其中包括机房内机器散热量总和（灯光普通照明灯可忽略不计）

·人员散热量：每人平均600BTY/小时

· 未来扩充的设备（略）

· 机房空间散热量：50BTY/平方英尺

三、空气含尘量：

   机房应保持清洁，空气中大于0.5MLXPOV的杂质在每立方英尺不多于45000个，若空气灰尘过多，很容易造成资源读写错误及磁盘机中磁盘或读写磁头毁损。

四、机房颤动度：

    机房内颤动度不得高于0.5T，机房内产生震动的机器避免放置在一起，因颤动将使机器内机械部分、接头、主机面板接触部分产生松动,而造成机器不正常。

五、电源：

     AC220V/AC110V
