单翼跌落试验机方案

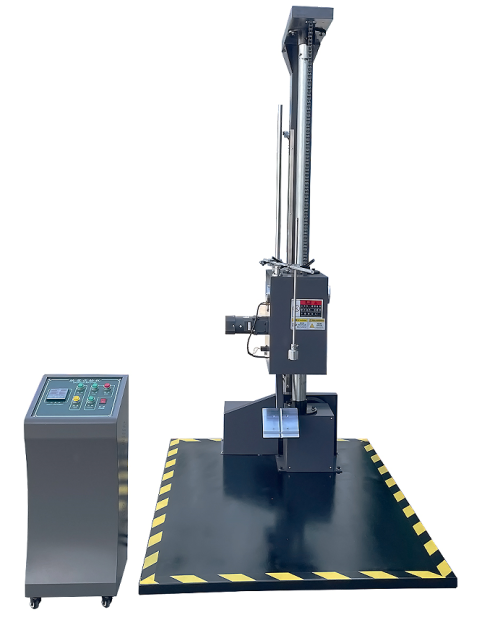

设备外形示意图

(图片仅供参考，以实物为准）

本机专用于测试产品包装受到坠落之受损情况，及评估运输搬运过程时耐冲击强度。可对包装件的面、角、棱作自由跌落试验，配备数显高度显示仪及采用译码器进行高度跟踪，从而能精确的给出产品跌落高度，与预设跌落高度误差不超过2％或10mm。

本机采用单柱结构，具有电动复位、电控跌落及电动升降装置，使用方便；跌落高度精准，显示直观，跌落臂升降平稳，跌落角度误差小。

GBT 21599-208、ISO2248、JISZ0202-87、GB/T4857.5-92

1. 现场温度：5℃~+28℃(24小时内平均温度≤28℃)；

2. 相对湿度：≤85%RH；

3. 供电条件：单相三线；

4. 电压范围：AC220V±10%；

5. 频率允许波动范围：(50±0.5)Hz；

6. 保护地线接地电阻小于4Ω；

7. 要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用。

1. 产品型号：APR-DL-150

2. 机型：可拆装式

3. 跌落高度：300—1500mm，可调节

4. 测量最大重量：0—65kg

5. 试件最大尺寸：800 × 800 × 800mm

6. 冲击面板尺寸：1700 × 1200 × 40 （常规底板，厚度40mm）

7. 托臂尺寸：160 × 180 × 8mm

8. 跌落误差：＜2°

9. 跌落高度误差：±10mm

10. 控制箱尺寸：370 × 350 × 910mm

11. 试验台外形尺寸：约1700 × 1200 × 2300mm

12. 设备重量：约550kg

13. 电源：AC220V  50HZ±10%

14. 功率：1.5KW
