机械冲击试验台规格参数

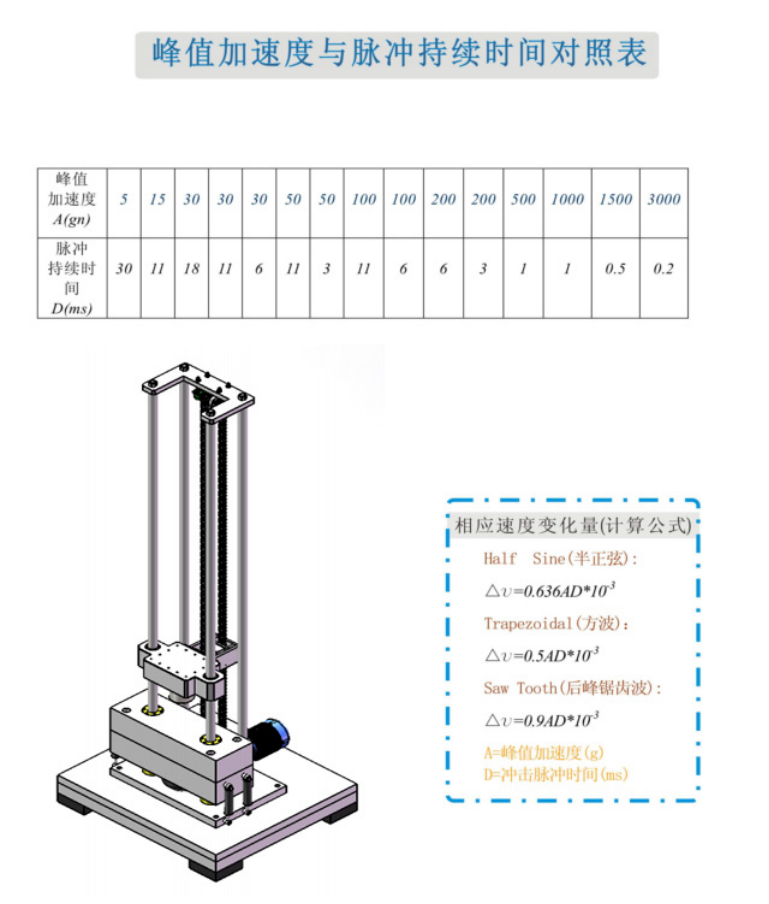

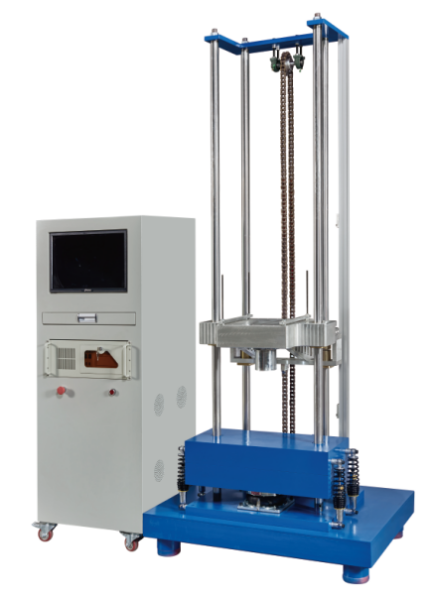

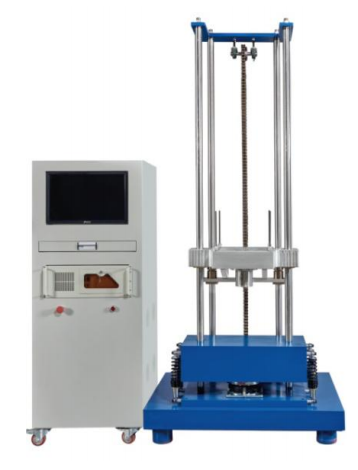

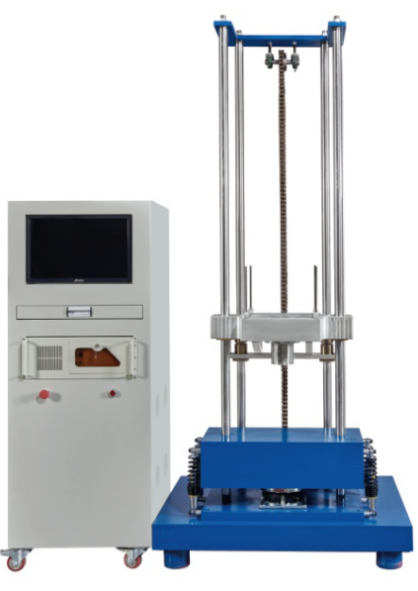

（图片仅供参考，请以实物为准）

型号：APR-JTC-25F

本机主要适用于电子产品、航空航天、船舶、军工、汽车部件、交通运输等领域的抗冲击试验。配合波形发生器可以进行半正弦波冲击试验。

     GB/T2423-2008、GJB150、GJB360、GJB548、GJB1217、MIL-STD-202F、IEC-68-2-27、MIL-STD-810F、MIL-STD-883E等测试规范。

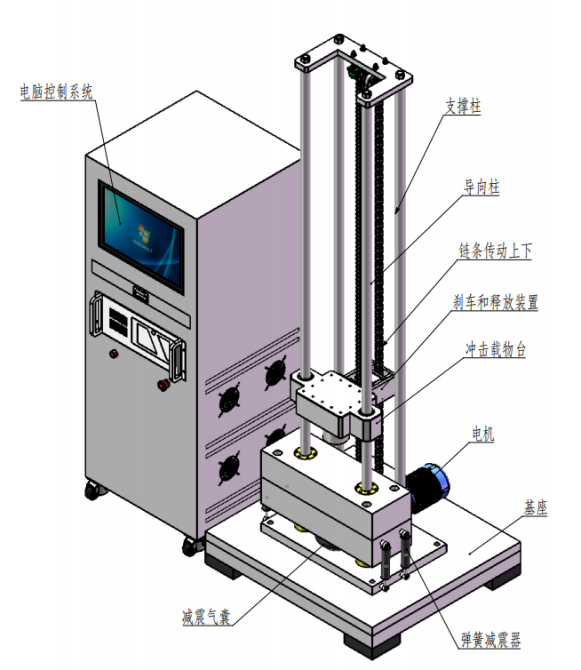

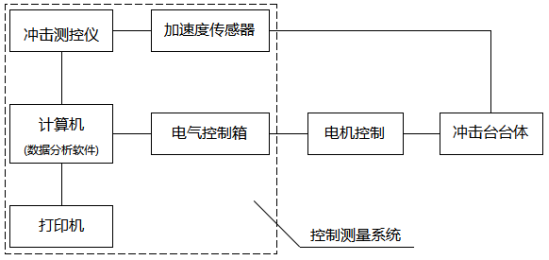

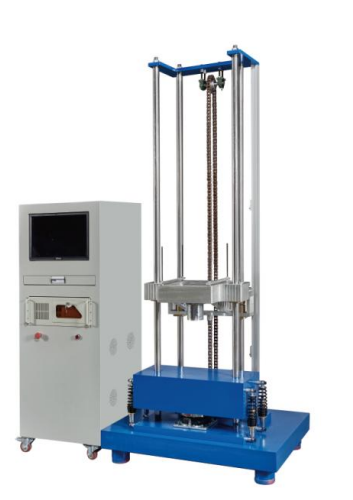

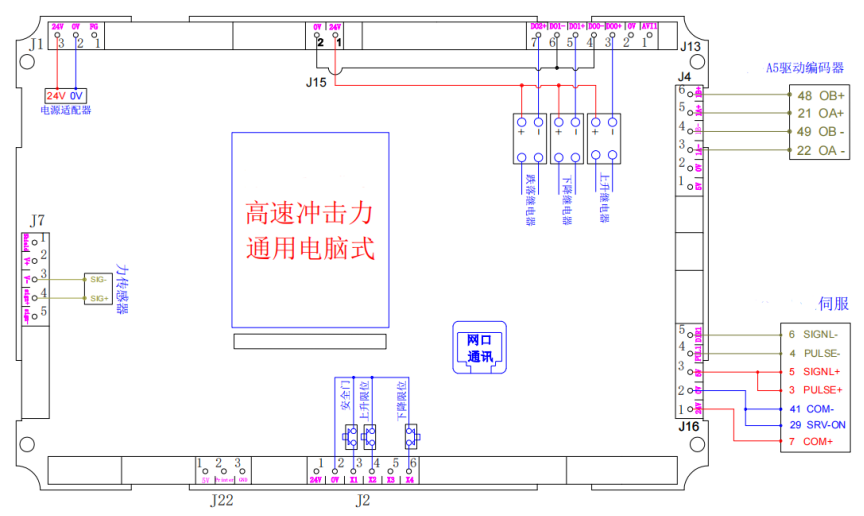

电动提升垂直冲击试验系统由冲击台台体、电机、测量控制系统和波形发生器四部分组成。系统组成图如下图所示：

电动提升垂直冲击试验系统是以电机驱动、链条提升的方式将工作台面提升到设定高度，台面自由下落，与安装在底座上的波形发生器碰撞，产生一个冲击波形，从而完成一次冲击试验。

n 冲击机主要介绍

1. 工作平台：采用高强度进口铝合金工作平台.

2. 升降机构：电机带动链条提升工作平台。

3. 升降高度控制：提升的高度通过安装在底座上的光电编码器组件测量，光电编码器测量具有精度高、抗干扰能力强，可靠性高，保证了冲击的重复性。

4. 刹车系统：采用气压制动强力摩擦抱闸防二次冲击制动功能，防止二次反弹

5. 缓冲系统：有效减小冲击试验对地面的冲击力，设计了自缓冲系统，由底座、阻尼器、气囊组成。

n 波形发生器

半正弦波形发生器主要用工程橡胶制造或羊毛毡。由多种不同的厚度相互串联，组成多种刚度，实现不同的冲击脉冲宽度。

n 安全装置

急停开关：通过强制断开动作机构的接点熔接等紧急情况下切断电路。

n 冲击测量系统介绍与特点

系统符合MIL-STD-810、GJB-150-18-86及IEC68-2-27 标准，它具有精准、快速的冲击波形捕捉能力，最高采样率可达1MHz，您不必再担心哪怕很窄小的冲击事件被漏过。

它同时也是一个整合的解决方案，您不必忙碌于波形查看和记录，它可以从捕捉冲击事件到生成报告一并完成，更重要的是，它还为您提供了冲击响应谱（SRS）分析功能，可以帮助您对于冲击脉冲对实际系统的潜在损伤进行有效的评估。最后，辅助的力变形、冲击响应等分析可以帮助您了解冲击结果的更多细节。

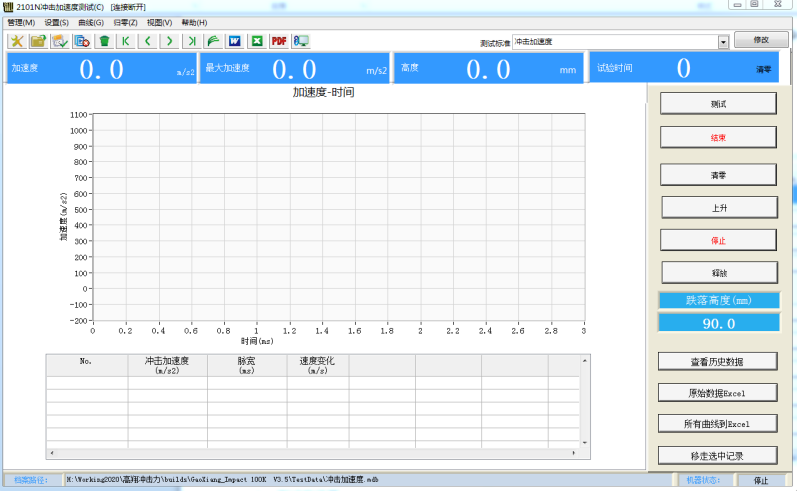

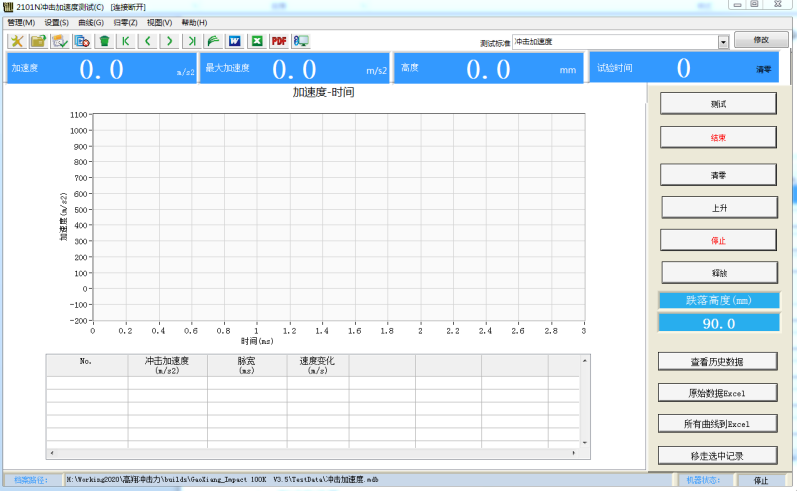

测量仪主要用于测量冲击过程中的加速度、脉冲持续时间、速度变化量等冲击试验参量，并能导出所有的测量数据并可连接打印机打印，具有界面友好、操作方便、系统可靠等优点。软件界面如下图所示。

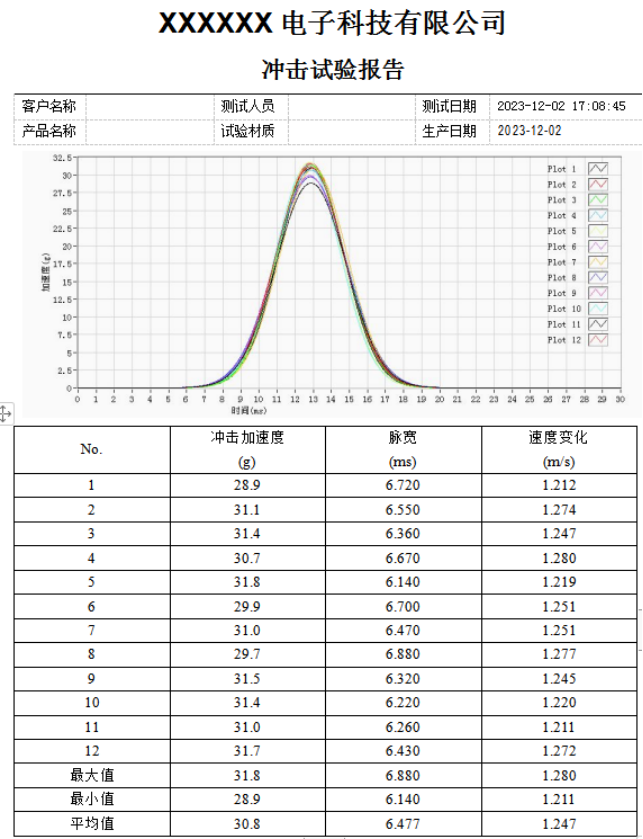

（半正弦实测30g 6ms波形曲线图）

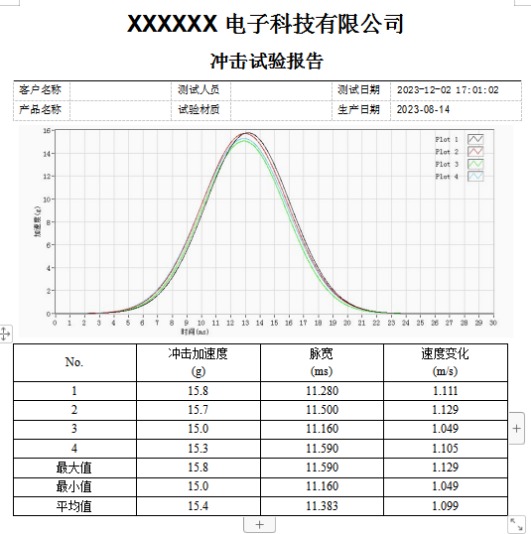

（半正弦实测15g 11ms波形曲线图）

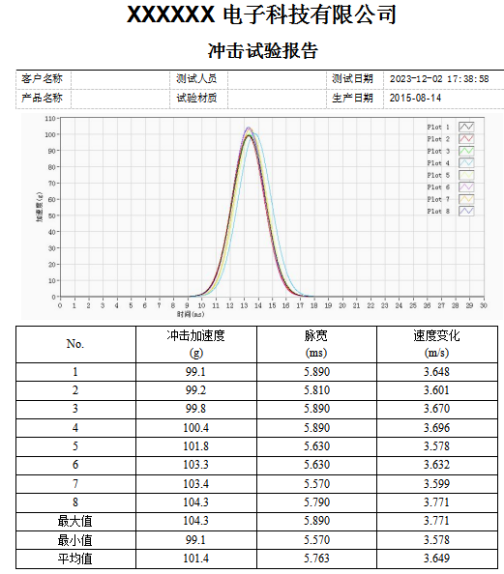

（半正弦实测100g 6ms波形曲线图）
